產品概述

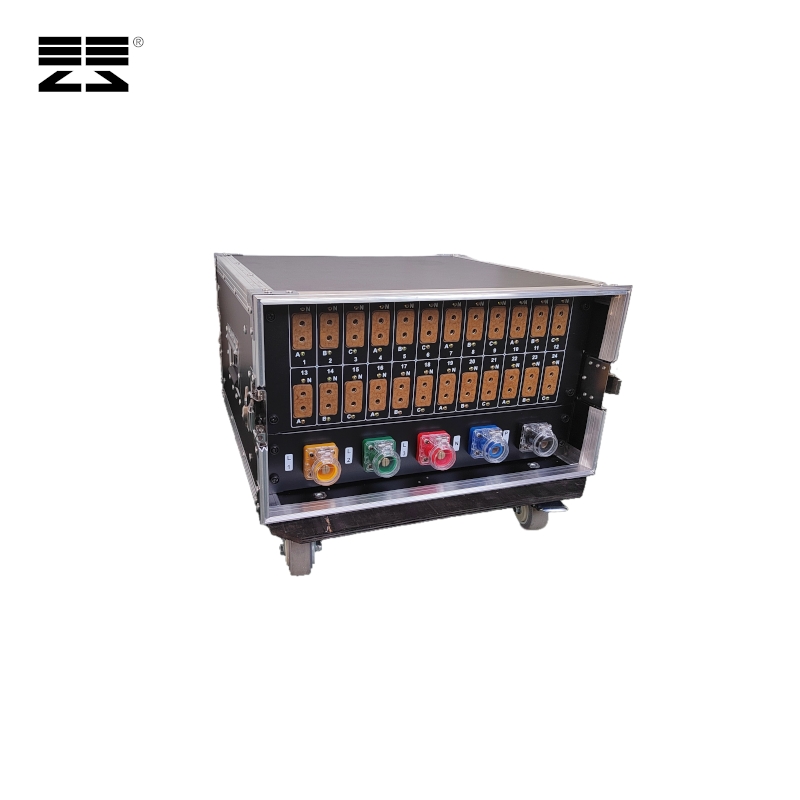

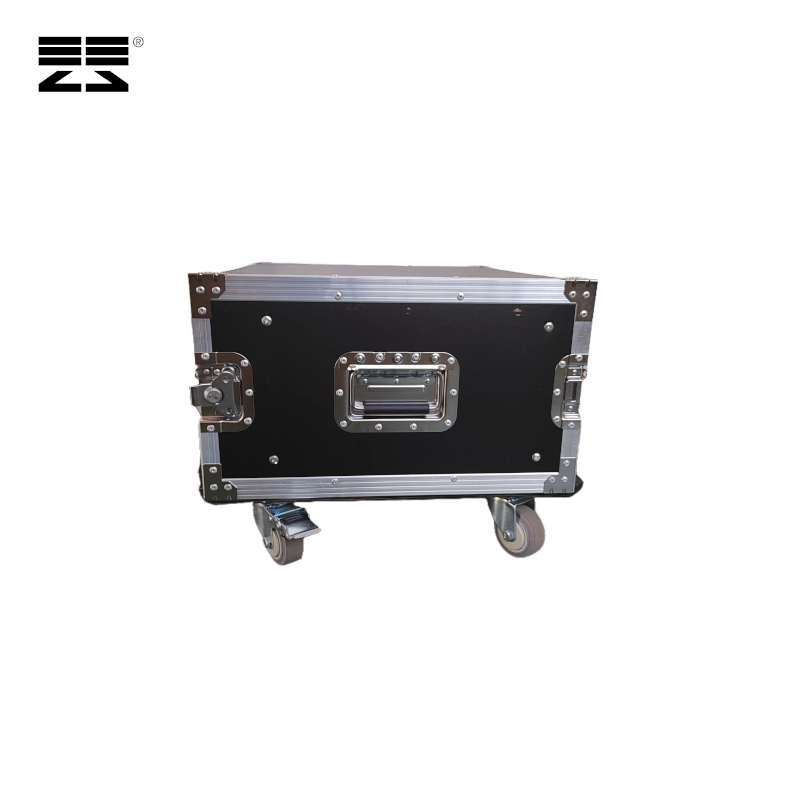

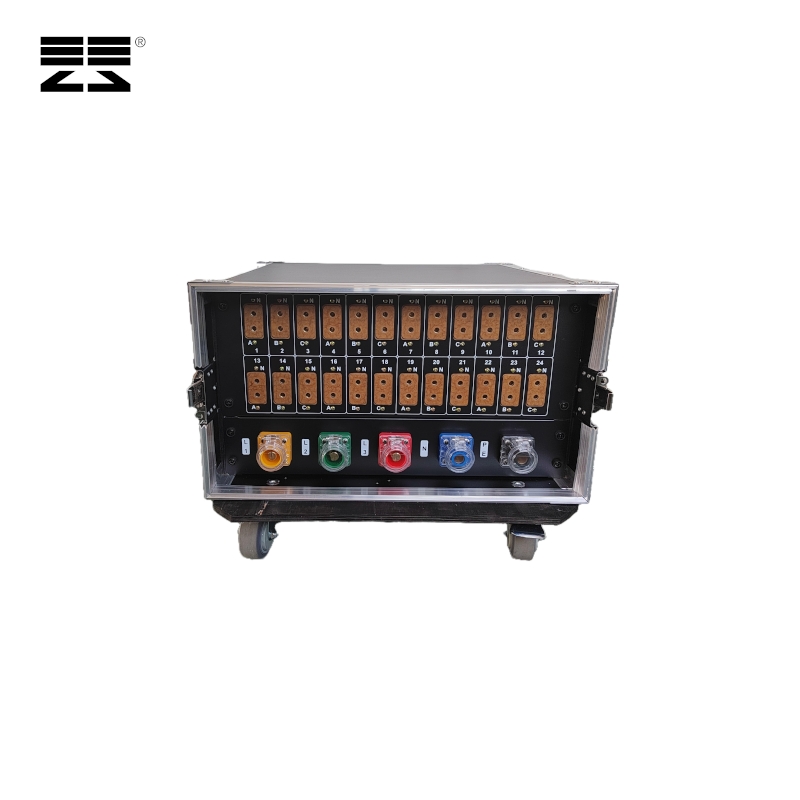

ZENTONE 24路電源直通柜是一款專為大型演出、會議和專業音視頻系統設計的高效電源分配設備。它通過400A380V犀牛插頭接入三相五線制電源，能夠穩定輸出24路220V電源，每路最大支持4 kW負載，滿足舞臺燈光、功放、圖像切換臺等多種設備同時供電的需求。

核心優勢

大功率輸出：24路×4 kW，總輸出能力達96 kW，輕松驅動大功率燈具與功放。

雙重保護：配備225 A總開關和高分斷空氣開關，實現過載與短路的雙重防護，保障設備和人員安全。

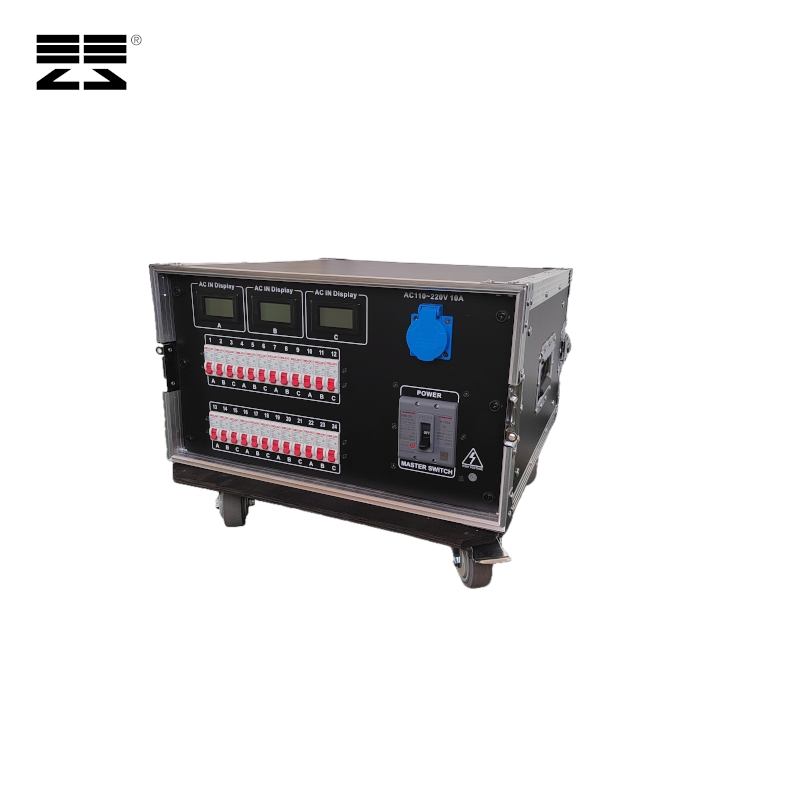

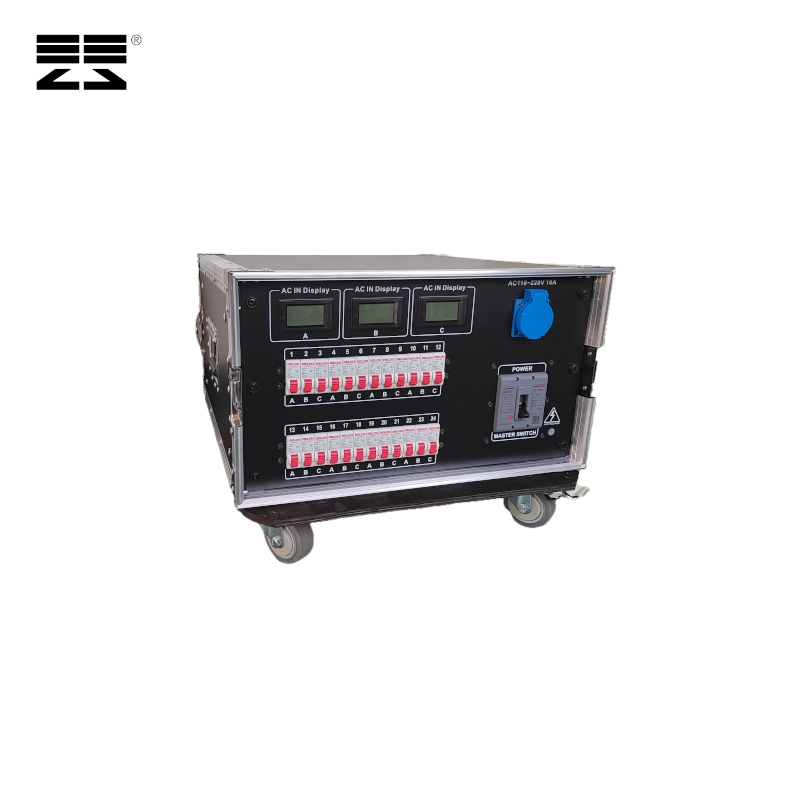

實時監測：內置三相獨立電壓、電流監測儀表，并配有A、B、C相指示燈，一目了然地掌握每相狀態。

模塊化設計：10U標準機架高度，便于安裝和后期維護，線纜管理更清晰。

主要技術參數

輸入電壓：三相五線制 AC 380 V±10％，50 Hz±5％

輸入接口：400 A 380 V犀牛插頭

輸出功率：24路 220 V×4 kW，40 A 膠木插座

總保護：225 A總開關，過載與短路雙重保護高分斷空氣開關

監測與指示：

三相獨立電壓、電流監測儀表

三相 A、B、C 指示燈

外形尺寸：650 mm（長）×580 mm（寬）×450 mm（高），10U機架高度

應用場景

演出舞臺：配合專業燈光、煙霧機、線陣列音箱等設備集中供電。

會議中心：為背景屏、話筒調音臺、功放系統提供穩定電源。

展覽展示：簡化現場電源布線，提升搭建效率。

廣播電視與監控：集中管理多路電源，保證連續穩定供電。

安裝與使用

機架固定：將機柜安裝于10U標準機柜或地面平臺，確保平穩牢固。

電源接入：使用400 A犀牛插頭接入三相380 V電源，首先確認總開關處于“關”狀態。

監測校驗：合上總開關后，觀察三相電壓、電流儀表和指示燈，確認電源正常。

逐路供電：根據負載需求，逐一合上各路輸出開關，連接設備即可。

保養與維護

例行檢查：建議每月檢查接線端子緊固情況，清潔儀表與指示燈表面。

環境要求：保持機房或機柜內干燥通風，避免高溫、高濕和灰塵堆積。

長期停用：切斷總電源，蓋上防塵罩，并定期通電檢查一次，確保元件性能。

ZENTONE 24路電源直通柜以其大功率、高可靠、易維護的特點，為您的專業音視頻系統提供安全、穩定的電力保障。
