產品概述

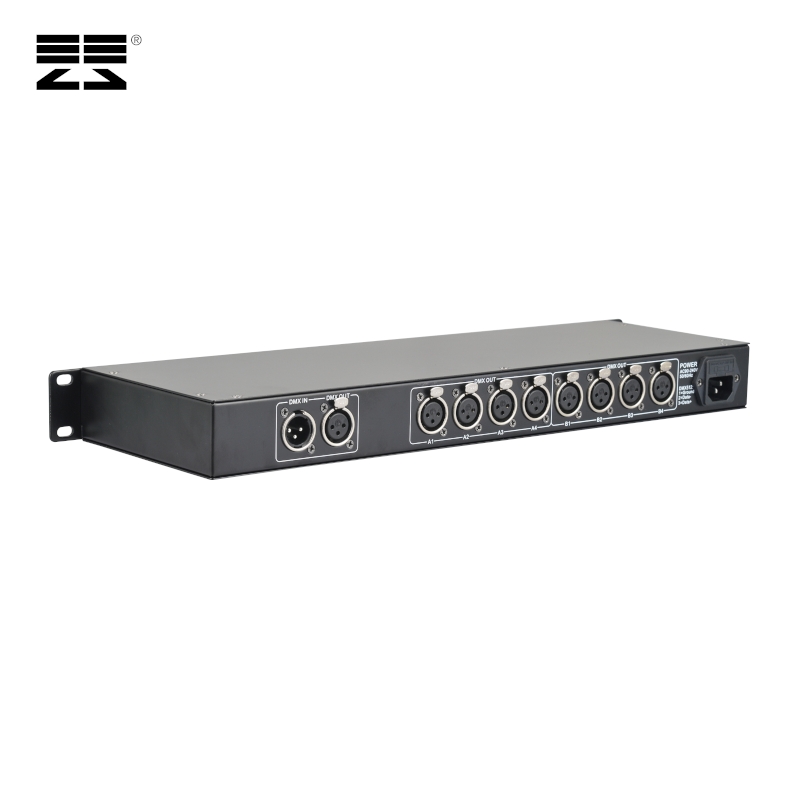

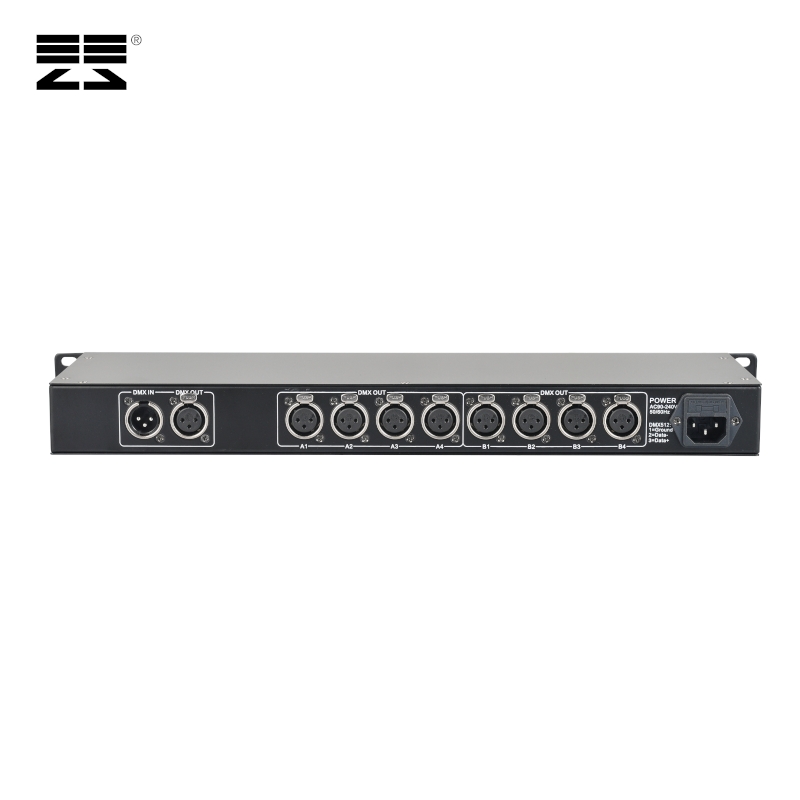

ZENTONE 8路信號放大器是一款專為DMX512舞臺燈光、演播室視頻及大型會議系統設計的信號分配與放大設備。它可以將一路數字信號源穩定地放大并分配到八個輸出口，同時保留一路直通輸出，確保各路燈具或控制終端獲得一致、可靠的數字信號。

主要特點

高性能數字放大
本機采用專業放大電路，能在長距離布線下保持信號完整，避免數據丟包或燈具閃爍。

光電隔離保護
輸入與輸出信號（含地線）完全電氣隔離，隔離電壓＞1000 V，有效阻斷地環路干擾，保護控制臺與終端安全。

多路獨立指示
每個輸出通道都配有狀態指示燈，實時顯示信號輸出狀態，方便現場快速排查故障。

直通輸出設計
除八路隔離輸出外，另設一路直通輸出，可用作級聯或備用信號源，靈活應對復雜布線需求。

技術參數

輸入電壓

AC 110–220 V，50/60 Hz；整機寬電壓設計，全球通用，無需額外電源轉換。

數字信號類型

DMX512/1990 標準協議，兼容各類燈光控制器及在線調光系統。

信號輸出

8 路DMX512光隔離信號分配輸出；1 路直通輸出。

電氣隔離電壓

1000 V，采用高壓抗干擾元件，保證長時間穩定運行。

輸出端口

標配3芯XLR-D母接口；可選5芯XLR-D母接口。

各路均具獨立信號放大功能及狀態指示燈。

外形尺寸

482 × 168 × 44 mm（19" 1U），標準機架安裝。

整機重量

1.68 kg，輕巧便于機柜布置。

應用場景

舞臺演出：配合燈光控制臺，為大中型演出提供穩定的DMX信號分配。

會議展覽：會議室、展覽館的燈光、LED屏幕控制系統。

演播室與錄音棚：確保視頻燈具與背景燈的一致調光。

劇院與影城：多區域、多通道燈光系統的集中管理。

安裝與使用

機架安裝
將放大器固定于標準19吋機柜1U高度位置，避免與大功率設備同層，以減少電磁干擾。

電源接入
連接AC 110–220 V電源，確認電源指示燈穩定點亮。

信號接線

將控制臺輸出口與放大器輸入口相連；

各DMX輸出通過XLR線纜接入燈具或下級分配器；

直通輸出可用于級聯下一臺放大器。

指示燈檢查
輸出端口狀態指示燈正常閃爍即表示信號傳輸正常，如有不亮或常滅，請檢查線路或更換線纜。

維護與保養

定期檢查線纜與接口：確保XLR接頭無氧化、無松動。

清潔機殼與散熱孔：保持良好通風，避免灰塵堆積影響散熱。

環境溫度：建議工作環境保持在–10 ℃～45 ℃，濕度≤ 90 %（無凝露）。

貼心提示： 設備安裝時請務必先斷開電源，避免帶電插拔導致元器件損壞。

ZENTONE 8路信號放大器，專業、可靠且易于維護，是舞臺及各類大型場景中信號分配的最佳伙伴。
